Los flujos de gas de centros procesadores
Esta entrega incluye un reporte que detalla los flujos programados para las entregas de gas natural provenientes de cinco plantas de procesamiento clave operadas por la empresa estatal Pemex.
Burgos, Cactus, La Venta, Poza Rica y Matapionche son instalaciones de escala diversa. Desde una perspectiva general, son las 2 primeras las que tienen un peso estratégico en el balance energético de México. Cada planta recibe gas natural de diversas fuentes y de naturaleza específica. Por ejemplo, el insumo procesado en Cactus es gas asociado. Esto es, gas natural que acompaña al petróleo al momento de ser extraído. En contraste, Burgos procesa gas no asociado. Este gas es una mezcla de metano, etano, propano, butano, iso-butano y otras parafinas. Los hidrocarburos líquidos se separan para dejar una corriente de gas "seco" que está compuesta de metano principalmente.
El Centro procesador de Burgos toma el gas natural extraído en los campos de la cuenca productora de Burgos y tiene una capacidad instalada que le permitiría entregar hasta 810 MMpcd al SISTRANGAS. A pesar de que la región de Burgos es una de las áreas más ricas en recursos de gas natural en México, su contribución presente está lejos de su potencial. En los últimos tiempos, su contribución a la oferta nacional ronda los 300 MMpcd.
Aquí el gráfico del comportamiento de la inyección programada en 2023.
En el caso del nodo de inyección en Cactus, el flujo proviene del balance resultante de la operación de tres complejos. Cactus, Nuevo Pemex y Ciudad Pemex.
- El centro procesador de gas de Cactus está ubicado en el estado de Chiapas. Tiene una capacidad instalada para procesar una carga de 1,990 MMpcd de gas húmedo amargo. En Cactus el gas hidrocarburo proveniente de diversos campos de la zona es introducido a 10 plantas endulzadoras. Este endulzamiento consiste en separar los hidrocarburos del azufre. La filosofía de operación de esta instalación ha variado en función de las variaciones de la producción regional. En el pasado, el gas dulce producido era enviado a las plantas de Nuevo Pemex y la Venta. , Esta planta no solo es crucial para el balance de gas en el SISTRANGAS. Su producción también tiene como destino la inyección de gas natural seco al sistema Mayakan que suministra gas a la península de Yucatán. Cactus es también el punto de origen del ducto de gas licuado de petróleo más importante del país.
- El complejo procesador de gas de Nuevo Pemex está situado en el estado de Tabasco. Este complejo está dedicado a tres procesos básicos. El primero consiste en el endulzamiento del gas e hidrocarburos condensados amargos, lo que a su vez conlleva una recuperación de azufre. De las corrientes resultantes del endulzamiento, tres plantas criogénicas recuperan líquidos que contienen etano y los hidrocarburos licuables (propano, butano, isobutano y algunos pentanos). Finalmente, un proceso de fraccionamiento separa cada uno de estos compuestos en corrientes diferenciadas. Las plantas criogénicas con una capacidad de 1,500 MMpcd están interconectadas con ductos provenientes de Cactus que transportan el gas dulce resultante de sus endulzadoras. La razón de este intercambio es complementar la corriente de gas dulce propia de este complejo que resulta de usar una capacidad de endulzamiento de 800 MMpcd.
- El complejo procesador de Ciudad Pemex también está en Tabasco. Esta planta procesa gas natural de campos vecinos y realiza operaciones similares a las de Cactus y Nuevo Pemex. Tiene cuatro plantas endulzadoras. La 1 y 2 con capacidad de procesar 525 MMpcd respectivamente. La 3 y 4 con capacidad de recibir en cada una de ellas 120 MMpcd de gas amargo. Dos plantas criogénicas con capacidad de 315 y 600 MMpcd pueden aportar producción de naftas y gas residual. Este último es utilizado en buena medida para ser reintegrado al subsuelo y así mantener la presión en los yacimientos de crudo y sostener la extracción de crudo.
En conjunto, estos tres centros de producción han tenido la mayor relevancia en la configuración de los flujos de la red de transporte más grande del país, el SISTRANGAS. Su comportamiento agregado ha determinado la ubicación de los puntos de confluencia en la red y el tamaño de los volúmenes a importar.
1,064 miles de GJ
El resto de complejos no tienen un peso comparable con Burgos o Cactus. Si bien aportan un flujo significativo, su efecto suele ser meramente local o regional. La Venta en Tabasco, Poza Rica y Matapionche en Veracruz aportan inyecciones en el principal ducto troncal del SISTRANGAS que corre de manera paralela al golfo de México.
La inyección programada para la Venta puede verse en el sitio público de R asociado a este espacio.

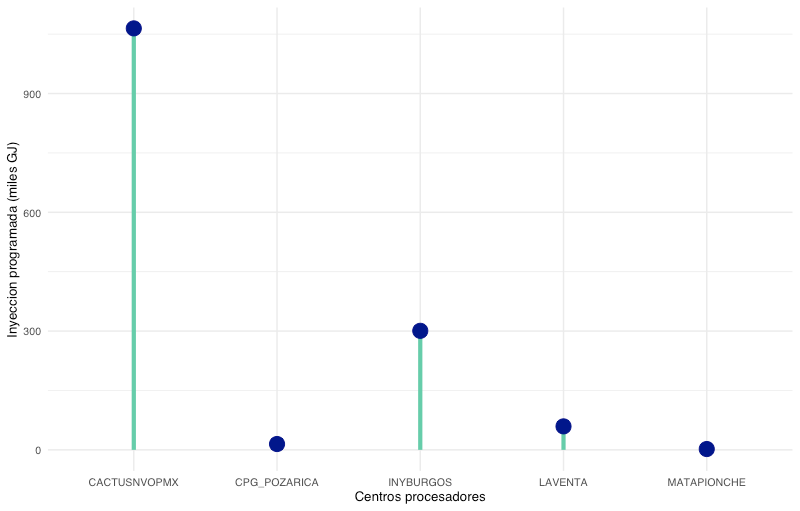

Para este 9 de mayo de 2023 estas inyecciones de energía están programadas (en miles de gigajules):
Burgos, 300.7
Cactus/Nuevo Pemex, 1,064,5
La Venta, 59.4
Poza Rica, 14.8
Matapionche, 2.1
En la próxima entrega, este reporte agregará los puntos de inyección relacionados con la producción directa de campos.
